Wartość rezystancji uziemienia jest kluczowym elementem zapewniającym bezpieczeństwo instalacji elektrycznych. Odpowiednia rezystancja uziemienia jest niezbędna, aby skutecznie odprowadzać prąd piorunowy do ziemi oraz minimalizować ryzyko porażenia prądem. W Polsce maksymalna dopuszczalna rezystancja uziemienia nie powinna przekraczać 10 ohmów, co jest istotne zarówno w instalacjach domowych, jak i przemysłowych. W zależności od rodzaju instalacji, wartości te mogą się różnić, dlatego ważne jest, aby być świadomym obowiązujących norm i standardów.
W niniejszym artykule omówimy, jakie są maksymalne wartości rezystancji uziemienia w różnych typach instalacji oraz jak je prawidłowo mierzyć. Zwrócimy również uwagę na czynniki, które mogą wpływać na te wartości, takie jak warunki gruntowe, wilgotność i temperatura. Regularne monitorowanie rezystancji uziemienia jest kluczowe dla zapewnienia bezpieczeństwa użytkowników i poprawnego funkcjonowania systemów elektrycznych.
Kluczowe informacje:
- Maksymalna dopuszczalna rezystancja uziemienia dla ochrony odgromowej to 10 ohmów.
- W instalacjach domowych standardowa wartość rezystancji uziemienia roboczego wynosi zazwyczaj 30 ohmów.
- W przypadku wyłączników różnicowoprądowych wymagana jest wartość do 10 ohmów.
- W instalacjach przemysłowych, takich jak stacje transformatorowe, wartości mogą być jeszcze niższe, poniżej 5 ohmów.
- Warunki gruntowe oraz zmiany wilgotności i temperatury mogą wpływać na stabilność wartości rezystancji uziemienia.
- Regularne pomiary rezystancji uziemienia są niezbędne do zapewnienia zgodności z normami i bezpieczeństwa użytkowników.
Wartości rezystancji uziemienia – co musisz wiedzieć dla bezpieczeństwa
Właściwe wartości rezystancji uziemienia są kluczowe dla zapewnienia bezpieczeństwa w instalacjach elektrycznych. Dopuszczalne wartości różnią się w zależności od rodzaju instalacji, co jest istotne dla ochrony użytkowników przed porażeniem prądem oraz skutecznego odprowadzania prądu piorunowego do ziemi. W Polsce maksymalna dopuszczalna rezystancja uziemienia nie powinna przekraczać 10 ohmów, co jest standardem zarówno w instalacjach domowych, jak i przemysłowych.
W przypadku instalacji domowych standardowa wartość rezystancji uziemienia roboczego przewodu PEN wynosi zazwyczaj 30 ohmów. Jednak w sytuacjach, gdy stosuje się wyłączniki różnicowoprądowe, wymagana wartość może wynosić do 10 ohmów. W instalacjach przemysłowych, takich jak stacje transformatorowe, wymagania są jeszcze bardziej restrykcyjne, gdzie wartości mogą być nawet poniżej 5 ohmów lub 1 ohm, w zależności od specyfikacji danego systemu. Zrozumienie tych wartości jest kluczowe dla zapewnienia bezpieczeństwa i zgodności z normami.

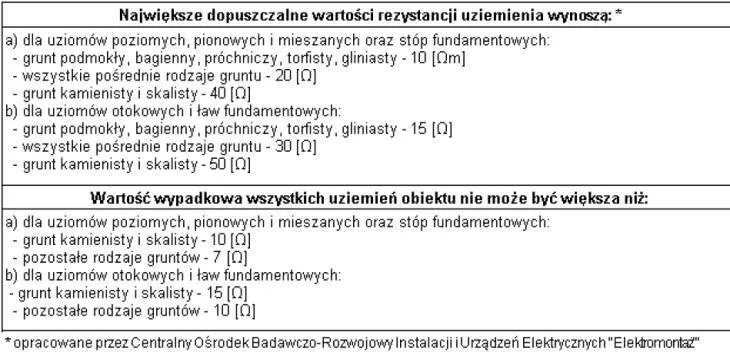

Maksymalne wartości rezystancji uziemienia w instalacjach domowych
W instalacjach domowych, maksymalne wartości rezystancji uziemienia są ściśle regulowane. Standardowa wartość wynosi 30 ohmów, co zapewnia odpowiednią ochronę przed porażeniem prądem. W sytuacjach, gdzie stosowane są nowoczesne technologie, takie jak wyłączniki różnicowoprądowe, wymagana rezystancja nie powinna przekraczać 10 ohmów, co jest kluczowe dla skutecznego działania takich systemów.
| Typ instalacji | Maksymalna rezystancja uziemienia |
| Instalacje domowe | 30 ohmów |
| Instalacje z wyłącznikami różnicowoprądowymi | 10 ohmów |
| Instalacje przemysłowe | 5 ohmów lub mniej |
Dopuszczalne wartości uziemienia w systemach przemysłowych
W systemach przemysłowych, maksymalne wartości rezystancji uziemienia są kluczowe dla zapewnienia bezpieczeństwa i niezawodności instalacji elektrycznych. W zależności od specyfiki danego systemu, wymagane wartości mogą być znacznie niższe niż w instalacjach domowych. Zazwyczaj, w przypadku stacji transformatorowych, wartość ta może wynosić poniżej 5 ohmów, a w niektórych przypadkach nawet 1 ohm. Takie niskie wartości są niezbędne, aby skutecznie odprowadzać prąd w sytuacjach awaryjnych oraz chronić sprzęt przed uszkodzeniem.
W Polsce, przepisy określają, że maksymalna dopuszczalna rezystancja uziemienia dla systemów przemysłowych powinna być dostosowana do specyficznych wymagań danego zakładu. Utrzymanie odpowiednich wartości rezystancji uziemienia jest kluczowe dla minimalizacji ryzyka porażenia prądem oraz zapewnienia prawidłowego funkcjonowania urządzeń elektrycznych. Dlatego regularne kontrole i pomiary są niezbędne, aby upewnić się, że wartości te mieszczą się w akceptowalnych granicach.
Jak mierzyć rezystancję uziemienia – praktyczne wskazówki
Mierzenie rezystancji uziemienia jest kluczowym procesem, który pozwala na zapewnienie bezpieczeństwa instalacji elektrycznych. Istnieje kilka metod, które można zastosować, w zależności od warunków i dostępnych narzędzi. Jedną z najpopularniejszych metod jest pomiar z użyciem megomierza, który pozwala na dokładne określenie wartości rezystancji. Warto również rozważyć pomiary metodą 3-żyłową, która zapewnia wyższą dokładność wyników.
Wybór odpowiednich narzędzi do pomiaru rezystancji uziemienia jest równie ważny. Na rynku dostępne są różne urządzenia, które różnią się funkcjonalnością i dokładnością. Wśród polecanych narzędzi znajdują się takie modele jak Fluke 1503, Megger MIT525 oraz Chauvin Arnoux CA6460. Każde z tych urządzeń oferuje unikalne funkcje, które mogą ułatwić proces pomiaru i poprawić jego dokładność.
- Fluke 1503 - prosty w obsłudze megomierz, idealny do podstawowych pomiarów.
- Megger MIT525 - zaawansowane urządzenie z dodatkowymi funkcjami analizy.
- Chauvin Arnoux CA6460 - profesjonalne narzędzie do dokładnych pomiarów w trudnych warunkach.
Metody pomiaru rezystancji uziemienia w różnych warunkach
Pomiar rezystancji uziemienia może być wykonywany różnymi metodami, dostosowanymi do specyficznych warunków otoczenia. Jedną z popularnych technik jest metoda 2-żyłowa, która jest prosta w użyciu, ale może być mniej dokładna w trudnych warunkach gruntowych. W sytuacjach, gdzie istnieje ryzyko zakłóceń, często stosuje się metodę 3-żyłową, która zapewnia wyższą precyzję pomiarów. Dodatkowo, w przypadku instalacji w trudnych warunkach, takich jak obszary o wysokiej wilgotności lub zmiennych temperaturach, warto rozważyć pomiary z wykorzystaniem metody czteropunktowej, która minimalizuje wpływ oporu kontaktu i poprawia dokładność wyników.
Narzędzia do pomiaru i ich zastosowanie w praktyce
Wybór odpowiednich narzędzi do pomiaru rezystancji uziemienia jest kluczowy dla uzyskania dokładnych wyników. Wśród popularnych urządzeń znajdują się megomierze, które oferują różnorodne funkcje, takie jak pomiar rezystancji w różnych zakresach. Na przykład, model Fluke 1503 jest znany z prostoty obsługi i niezawodności, co czyni go idealnym dla podstawowych pomiarów. Z kolei Megger MIT525 zapewnia zaawansowane opcje analizy danych, co jest przydatne w bardziej wymagających zastosowaniach. Dobrze dobrany sprzęt umożliwia precyzyjne pomiary, co jest niezbędne dla zapewnienia bezpieczeństwa i zgodności z normami.
Czynniki wpływające na wartość rezystancji uziemienia – co warto wiedzieć
Wartość rezystancji uziemienia jest zależna od wielu czynników, które mogą wpływać na jej stabilność i efektywność. Jednym z najważniejszych elementów jest rodzaj gleby, w której zainstalowany jest system uziemienia. Gleby o wysokiej wilgotności, takie jak torf czy glina, mają zazwyczaj niższą rezystancję, co sprzyja lepszemu odprowadzaniu prądu. Z kolei gleby suche, piaszczyste lub kamieniste mogą znacząco zwiększać opór, co negatywnie wpływa na skuteczność systemu uziemienia.
Innym istotnym czynnikiem, który wpływa na wartość rezystancji uziemienia, są zmiany temperatury oraz warunki atmosferyczne. W okresie letnim, gdy gleba jest sucha i nagrzana, rezystancja może wzrastać, co może prowadzić do nieefektywnego uziemienia. Z kolei w czasie deszczu, kiedy gleba jest wilgotna, rezystancja może się obniżać, co sprzyja lepszemu odprowadzaniu prądu. Dlatego tak ważne jest, aby regularnie monitorować i dostosowywać system uziemienia do zmieniających się warunków, aby zapewnić jego prawidłowe funkcjonowanie.
Jak warunki gruntowe wpływają na pomiar uziemienia
Warunki gruntowe mają znaczący wpływ na pomiar rezystancji uziemienia. Rodzaj gleby, w której zainstalowany jest system uziemienia, może determinować jego efektywność. Na przykład, gleby gliniaste i torfowe, które są bardziej wilgotne, charakteryzują się niższą rezystancją, co sprzyja lepszemu odprowadzaniu prądu. Z kolei gleby piaszczyste lub kamieniste, które są suche, mogą zwiększać opór, co negatywnie wpływa na dokładność pomiarów. Dlatego ważne jest, aby przed przeprowadzeniem pomiarów ocenić rodzaj gleby, aby uzyskać wiarygodne wyniki.
Znaczenie wilgotności i temperatury dla stabilności uziemienia
Wilgotność i temperatura to kluczowe czynniki, które wpływają na stabilność rezystancji uziemienia. Wysoka wilgotność gleby zazwyczaj obniża rezystancję, co sprzyja efektywnemu odprowadzaniu prądu. Z kolei w okresach suszy, gdy gleba staje się sucha, rezystancja może wzrastać, co prowadzi do mniej efektywnego uziemienia. Ponadto, zmiany temperatury mogą wpływać na właściwości gleby, co również ma znaczenie dla stabilności systemu uziemienia. Dlatego monitorowanie tych czynników jest kluczowe dla zapewnienia prawidłowego funkcjonowania instalacji elektrycznych.
Nowoczesne technologie w monitorowaniu rezystancji uziemienia
W dobie postępu technologicznego, nowoczesne systemy monitorowania rezystancji uziemienia stają się coraz bardziej popularne. Wykorzystanie czujników i technologii IoT (Internet of Things) pozwala na ciągłe monitorowanie wartości rezystancji w czasie rzeczywistym, co umożliwia szybką reakcję na zmiany warunków gruntowych czy atmosferycznych. Takie rozwiązania mogą znacząco zwiększyć bezpieczeństwo instalacji, ponieważ pozwalają na natychmiastowe wykrywanie nieprawidłowości i podejmowanie działań naprawczych zanim dojdzie do awarii.
Dodatkowo, integracja systemów monitorujących z aplikacjami mobilnymi lub platformami zarządzania danymi umożliwia użytkownikom łatwe śledzenie i analizowanie trendów w czasie. Dzięki temu można przewidywać potencjalne problemy i planować regularne przeglądy, co w dłuższej perspektywie przyczynia się do optymalizacji kosztów oraz zwiększenia efektywności systemów uziemienia. Warto rozważyć wdrożenie takich technologii, aby zapewnić nie tylko zgodność z normami, ale również wysoką jakość bezpieczeństwa w instalacjach elektrycznych.
