Sprawdź, czy Twoja fotowoltaika nie będzie się wyłączać — jak wykonać pomiar napięcia w gniazdku multimetrem cyfrowym i jaki multimetr wybrać

Wyobraź sobie popołudnie, słońce „daje z łokcia”, a Twój falownik nagle gaśnie. Produkcja spada do zera, choć niebo bez chmur. Winowajcą bywa zbyt wysokie napięcie w sieci nN. Dobra wiadomość? Mając multimetr cyfrowy, sprawdzisz to samodzielnie w kilka minut — bez zgadywania.

W sieci 230 V dopuszczalne wahania są niewielkie. Gdy w okolicy pracuje wiele instalacji PV, napięcie potrafi wzrosnąć tak, że falownik się odłącza, aby chronić sprzęt. Właśnie dlatego pomiar napięcia w gniazdku 230 V i przy rozdzielnicy jest pierwszym, najtańszym krokiem diagnostycznym.

Jeżeli dokonasz rzetelnych pomiarów, masz twarde dane do rozmowy z serwisem i operatorem sieci.Poniżej znajdziesz prostą procedurę krok po kroku oraz listę parametrów, które musi spełnić multimetr cyfrowy, by wynik był wiarygodny — szczególnie w okolicach 250 V, gdzie tanie mierniki potrafią pomylić się nawet o 15 V.

Dlaczego fotowoltaika potrafi się wyłączać w słoneczne dni?

Gdy dużo domów oddaje energię do sieci, lokalne napięcie w sieci rośnie. Jeśli przewody są długie lub połączenia mają zbyt dużą rezystancję, na końcu linii pojawia się więcej niż 230 V. Po przekroczeniu progu ok. 253 V większość falowników — zgodnie z normami i ustawieniami operatorów — odłącza się, by nie uszkodzić instalacji. Efekt: migające odłączenia w słoneczne południa i popołudnia.

Bezpieczeństwo najpierw: jak przygotować się do pomiaru napięcia 230 V

Prąd nie wybacza. Zanim włączysz multimetr cyfrowy:

• Ręce i stanowisko suche, pracuj w obuwiu z izolacją.
• Sprawdź sondy: brak pęknięć, sondy pomiarowe z silikonowymi przewodami, dobrze wpięte w gniazda COM i VΩ.
• Ustaw tryb AC V (napięcie przemienne), najlepiej auto-range.
• Miernik o kategorii CAT III 600 V (minimum w domu) albo CAT IV 300 V.
• Nie dotykaj metalowych końcówek sond podczas pomiaru.
• Jeśli nie czujesz się pewnie — poproś doświadczoną osobę lub elektryka.

Krok po kroku: pomiar napięcia w gniazdku multimetrem cyfrowym

1. Ustaw zakres AC V. W multimetrze cyfrowym włącz tryb napięcia przemiennego; jeśli masz auto-range, po prostu wybierz AC V.
2. Włóż sondy: czarna do COM, czerwona do VΩ.
3. Zanotuj warunki: data, godzina, obciążenie domu (duże urządzenia ON/OFF), pogoda (pełne słońce/pochmurno).
4. Wsuń ostrożnie sondy w gniazdko 230 V i odczytaj wartość po stabilizacji (0,5–2 s).
5. Powtórz pomiary co godzinę (np. 10:00–18:00) i w chwilach, gdy falownik się wyłącza.
6. Wykonaj serię pomiarów także przy rozdzielnicy — najlepiej z pomocą elektryka — aby wykluczyć spadki/luzy na przewodach.
7. Zapisz MIN/MAX (jeśli multimetr ma tę funkcję) oraz użyj HOLD do zdjęć dokumentacyjnych.

Cel diagnostyki: Zebrać dowody, czy napięcie zbliża się do <u>253 V</u> lub je przekracza w godzinach wysokiej generacji PV.

Jak interpretować wyniki — kiedy napięcie jest „za wysokie”?

• Typowa wartość w Polsce oscyluje wokół 230 V. Wahania rzędu 220–240 V są normalne.
• Jeśli często widzisz 245–253 V, falownik może okresowo ograniczać moc lub odłączać się.
• Stabilne odczyty ≥ <u>253 V</u> to sygnał alarmowy i podstawa do zgłoszenia do operatora.
• Pamiętaj: dokładny odczyt zależy od klasy miernika. Tu tanie mierniki potrafią „zgubić” nawet 15 V przy okolicach 250 V — i to jest różnica między „jest problem” a „wszystko OK”.

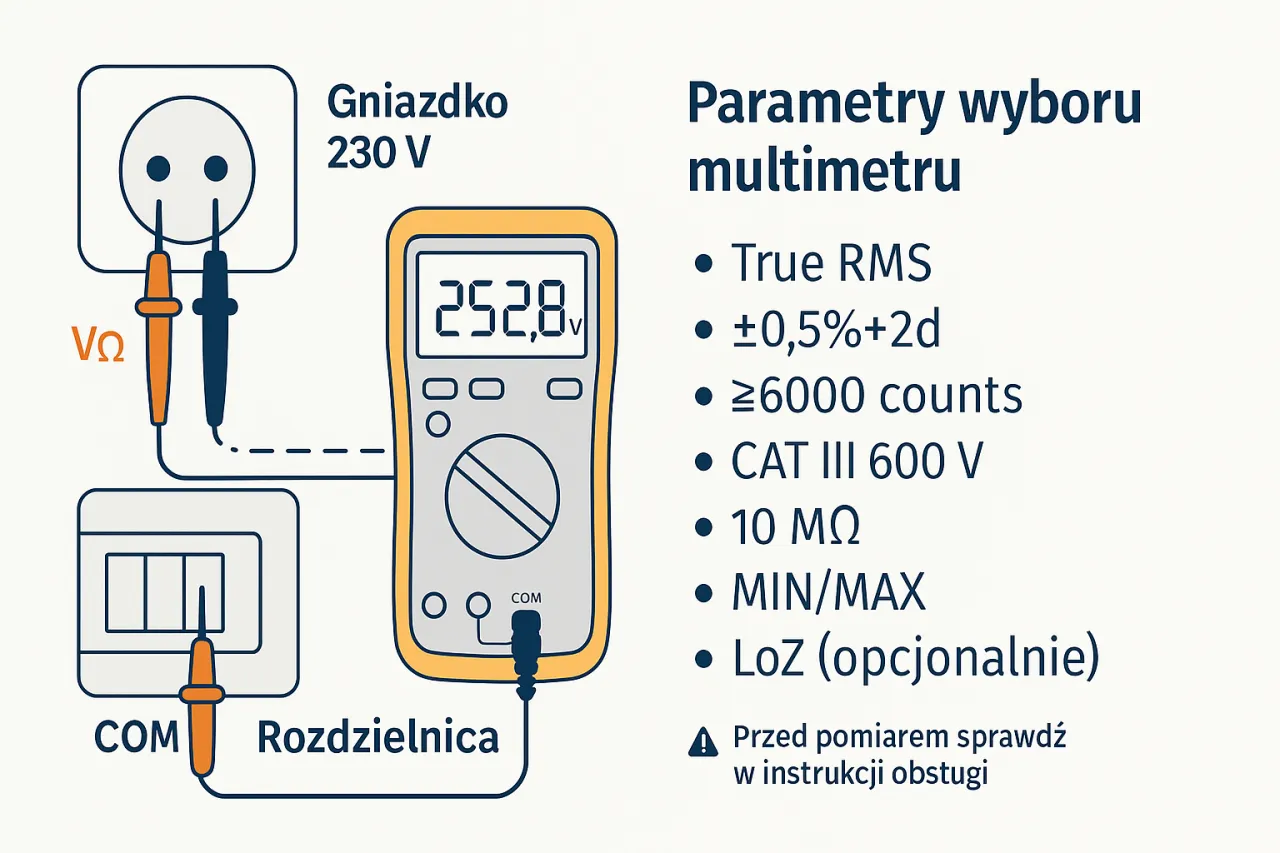

Jaki multimetr cyfrowy do pomiaru napięcia przy instalacjach PV? (kryteria wyboru)

Żeby nie badać tematu „na oko”, potrzebujesz miernika, który precyzyjnie pokaże, czy dotykasz granicy 253 V. Oto parametry, na które koniecznie zwróć uwagę:

• Dokładność AC(50 Hz): Szukaj zapisu w stylu ±(0,5% odczytu + 2 cyfry) lub lepszej. Unikaj 2%+… przy napięciu 250 V, bo błąd może przekroczyć 5 V, a w tanich konstrukcjach nawet 10–15 V.
• True RMS: Zapewnia miarodajny odczyt przy zniekształconych przebiegach. W realnych warunkach domowych z zasilaczami impulsowymi to must-have.
• Rozdzielczość i „counts” (np. 6000/9999/20000): Im wyższa, tym mniejszy „skok” między wartościami. Do PV polecam co najmniej 6000 counts, a idealnie ≥ 10 000 counts.
• Impedancja wejściowa ~10 MΩ: Standard dla poprawnych pomiarów w obwodach 230 V; nie zaniża odczytów. Dodatkowa funkcja LoZ jest pomocna do demaskowania napięć fantomowych.
• Szybkość odświeżania / bargraph: Wyraźny, szybki odczyt ułatwia wychwycenie krótkich pików; analogowy bargraf reaguje szybciej niż cyfry.
• MIN/MAX, rejestracja, REL: Funkcje do łapania szczytów napięcia i porównania wyników w czasie.
• Kategoria bezpieczeństwa: CAT III 600 V (min.) lub CAT IV 300 V, zgodne z normami. To nie „marketing” — to realna ochrona przed przepięciami.
• Bezpieczniki HRC i konstrukcja: Warto dopłacić do mierników z bezpiecznikami wysokonapięciowymi HRC i ekranowaniem torów pomiarowych.
• Jakość sond: Silikonowe przewody (elastyczne w chłodzie), wymienne końcówki 2 mm i osłony; długie, ostre groty zapewniają dobry kontakt.
• Podświetlenie, wyświetlacz o wysokim kontraście: Brzmi jak detal, ale pomiar przy rozdzielnicy w garażu bywa ciemny.
• Certyfikat/kalibracja: Nawet świadectwo kalibracji producenta zwiększa pewność, że multimetr cyfrowy mieści się w deklarowanej tolerancji.

Tabela: Na co patrzeć przy wyborze multimetru do PV

Najważniejsze przesłanie: jeśli Twój multimetr cyfrowy ma słabą dokładność i niską rozdzielczość, możesz nie zobaczyć realnego przekroczenia progu <u>253 V</u>. A to właśnie ten próg decyduje, czy fotowoltaika się wyłączy.

FAQ: „Mój falownik się wyłącza — co mogę zrobić po pomiarze?”

Konkret:

1. Zrób serię pomiarów w różnych porach przez 2–3 dni (szczególnie przy pełnym słońcu).
2. Udokumentuj MIN/MAX i rób zdjęcia odczytów (użyj HOLD).
3. Sprawdź połączenia w rozdzielnicy (z elektrykiem) — luźne styki podbijają napięcie lokalnie.
4. Zgłoś problem do operatora sieci (OSD) z wynikami: daty, godziny, wartości.
5. Zapytaj serwis o możliwe ustawienia progu i czas opóźnienia odłączenia (zgodnie z przepisami/warunkami OSD).
6. Rozważ korekty przyłącza (krótsza droga, większy przekrój) lub lokalne obciążenie w godzinach szczytu produkcji.

Checklisty i dobre praktyki: jak mierzyć, żeby wynik był wiarygodny

• Mierz tym samym multimetrem cyfrowym i w podobnych warunkach.
• Notuj godzinę, pogodę, pracę dużych odbiorników (piekarnik, pompa ciepła, ładowarka EV).
• Unikaj przedłużaczy — najlepiej mierz w stałym gniazdku.
• Jeśli różnice w gniazdkach są duże, sprawdź rozdzielnicę — to wskaże, czy „winny” jest odcinek instalacji domowej.
• Co jakiś czas porównaj wskazania z drugim miernikiem (jeżeli masz dostęp) lub w punkcie serwisowym.
• Dbaj o sondy pomiarowe: czyste, niezwichrowane, z osłonami końcówek.

Najczęstsze błędy przy pomiarze napięcia i jak ich uniknąć

• Zły tryb: pomiar w DC zamiast AC V.
• Słabe sondy: śliski kontakt = skaczące wartości.
• Brak kategorii CAT: ryzyko przy przepięciach.
• Za wolny odczyt: brak MIN/MAX lub bargrafu = „przegapiasz” piki.
• Ufanie tanim wskazaniom: jeżeli miernik myli się o 15 V w okolicach 250 V, nie dowiesz się, czy przekroczyłeś 253 V.

Mini-case: dom jednorodzinny, falownik 5 kW

W słoneczne popołudnia falownik notował błędy „overvoltage” i restartował się. Właściciel wykonał serię pomiarów: multimetr cyfrowy z True RMS, dokładność ±(0,5%+2 cyfry), 6000 counts. W gniazdku w kuchni: 242–250 V, w południe 252,8 V (MIN/MAX złapał 253,4 V). Pomiar przy rozdzielnicy wykazał o ~1 V mniej — podejrzenie luźnego styku w puszce obwodu kuchni potwierdziło się. Po dokręceniu i przeglądzie przez elektryka odłączenia ustały; OSD dodatkowo wyregulował odczepy na transformatorze słupowym. W efekcie napięcie w południe spadło do 246–248 V.

Podsumowanie: co zabrać z tego poradnika w 60 sekund

• Multimetr cyfrowy to Twoje narzędzie nr 1 do diagnozy wyłączeń PV.
• Kluczowe parametry: <u><b>dokładność AC</b></u>, True RMS, ≥ 6000 counts, CAT III 600 V, MIN/MAX i porządne sondy pomiarowe.
• Dokładność ma znaczenie: różnica kilku woltów decyduje, czy przekraczasz <u>253 V</u>. Tani miernik z błędem do 15 V przy 250 V nie nada się do weryfikacji problemu.
• Zbieraj serie pomiarów i dokumentuj; z wynikami łatwiej rozmawiać z serwisem i operatorem sieci.

Box: skróty i pojęcia (mini-słowniczek)

• True RMS — metoda pomiaru skutecznej wartości napięcia także dla przebiegów zniekształconych.
• Counts — ile „liczb” potrafi pokazać wyświetlacz (np. 6000 = pomiar od 0 do 5999 na danym zakresie).
• CAT III/CAT IV — kategorie bezpieczeństwa dla pomiarów w instalacjach; im wyższa kategoria i napięcie, tym większa odporność.
• Impedancja wejściowa 10 MΩ — sprawia, że miernik nie obciąża mierzonego obwodu.
• LoZ — tryb niskiej impedancji, który „zabija” napięcia fantomowe (używaj świadomie).
